KROLL - HELLMERS na podvozku MAN 6x4 r.v. 2019

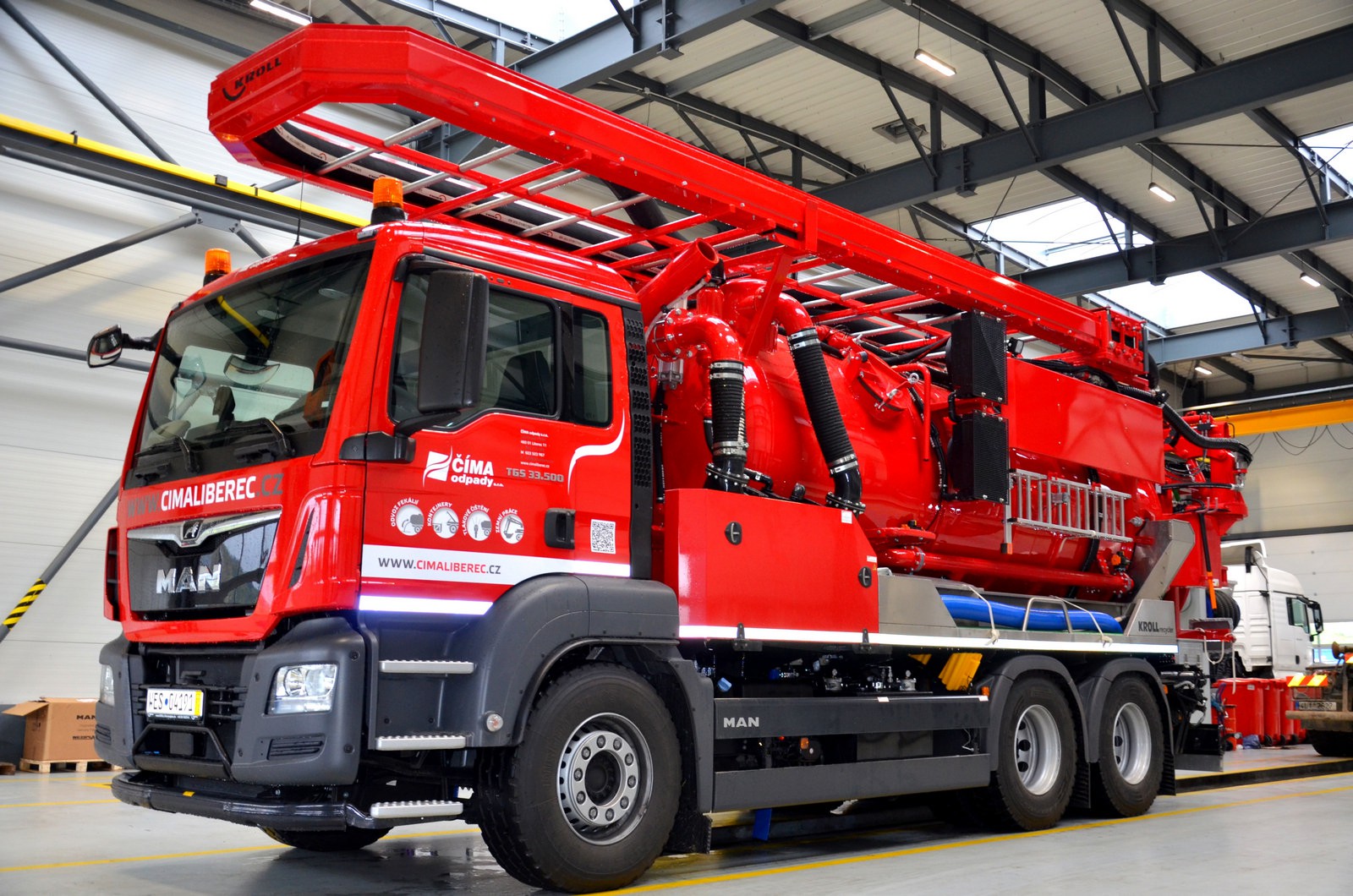

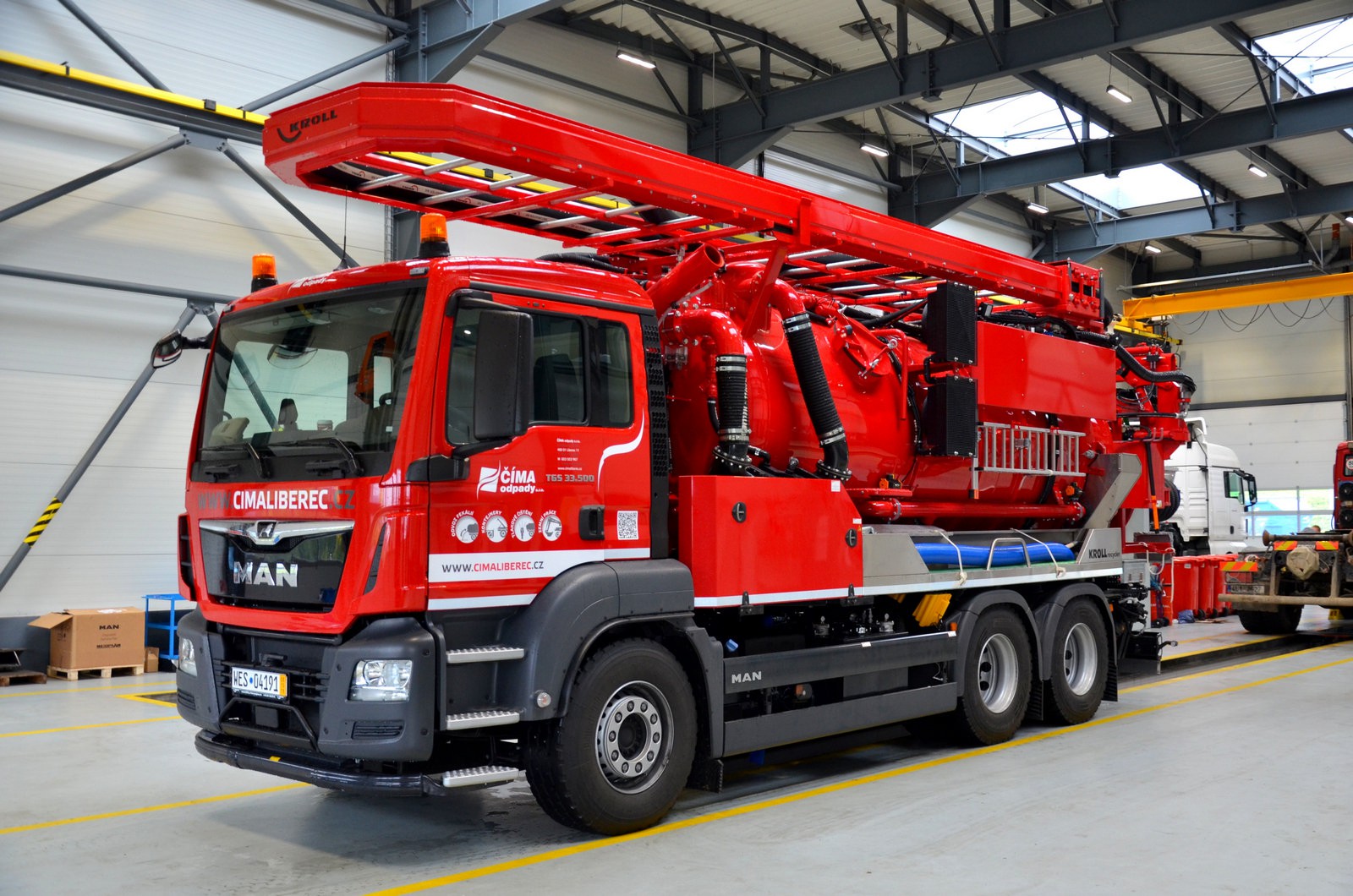

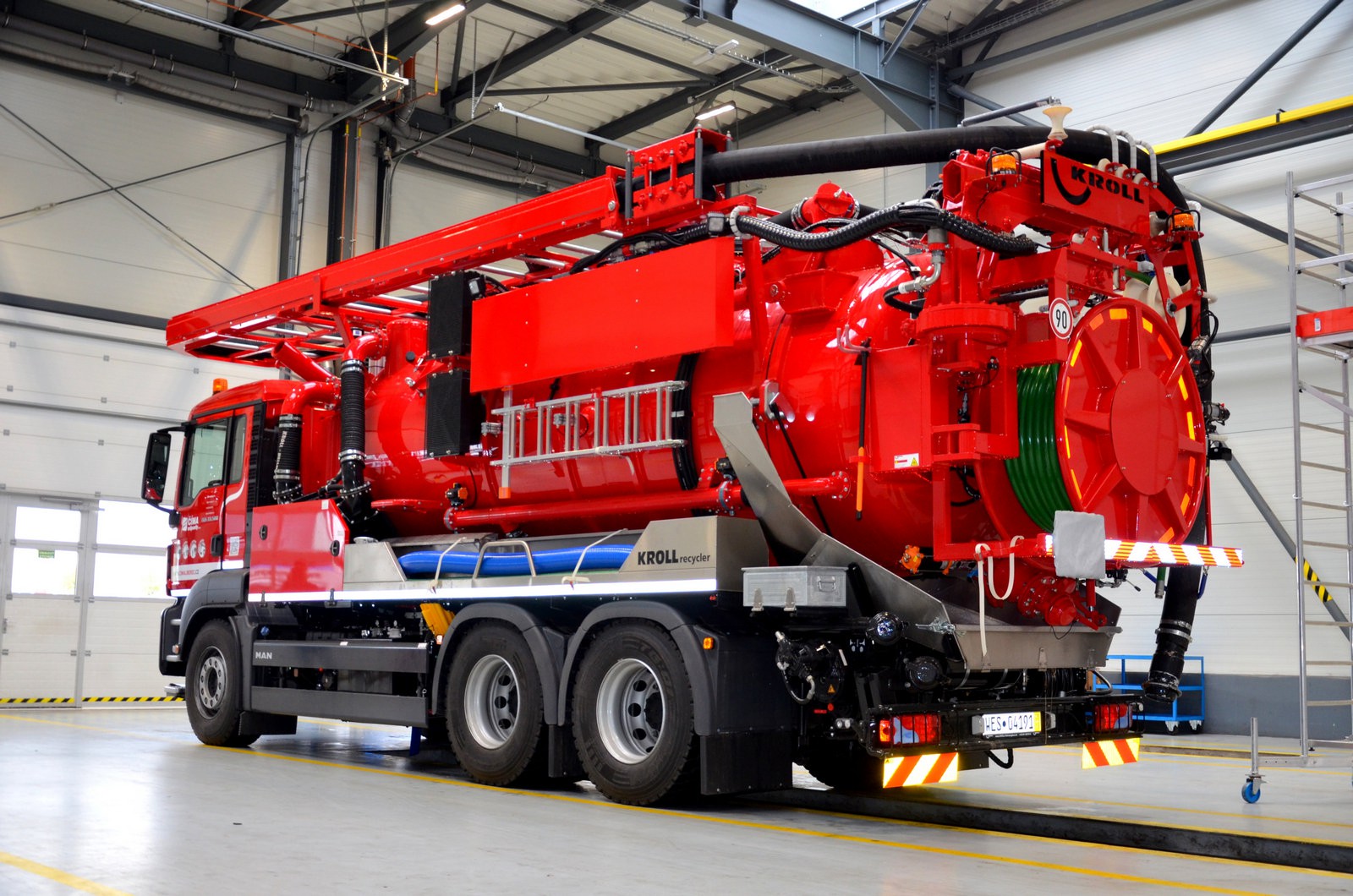

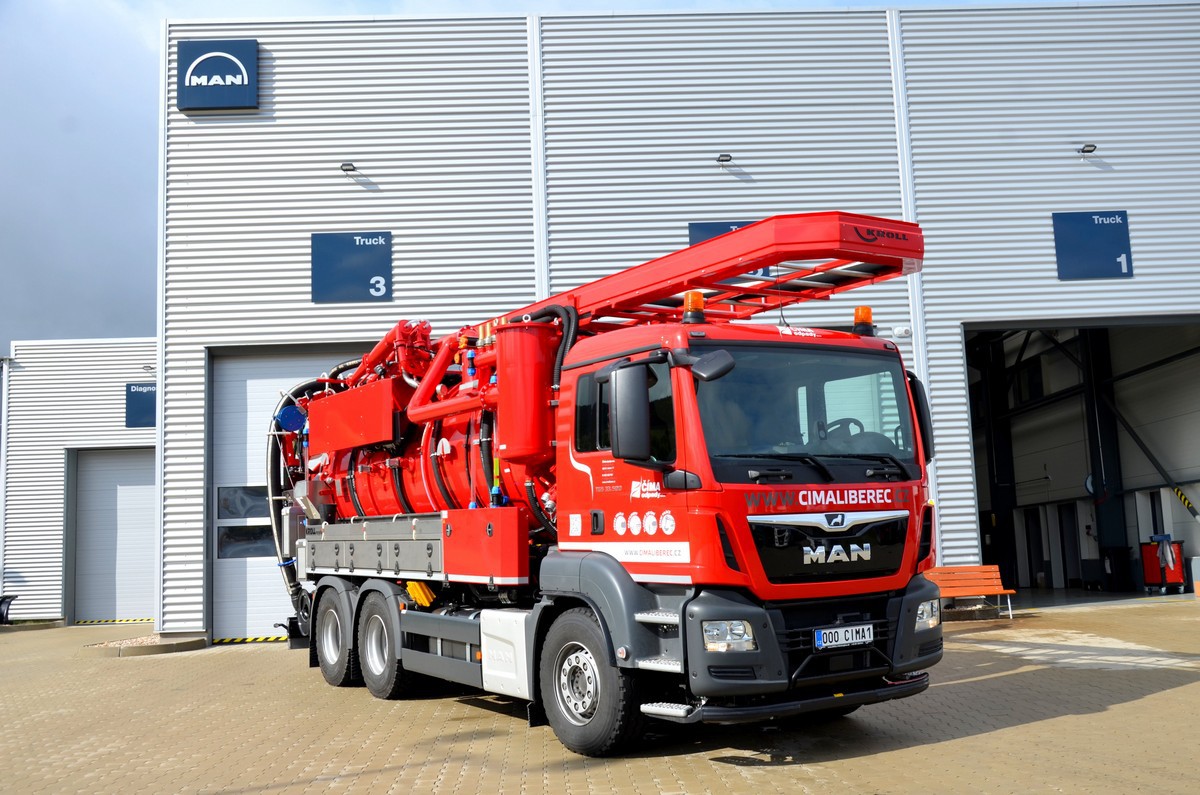

Recyklační vozidlo KROLL na podvozku MAN TGS 6x4

Pokud jste v Libereckém kraji potkali naše vozidlo tak málokdo bude vědět k čemu toto vozidlo slouží. Proto Vám zde podrobněji vysvětlíme jak tento speciál od Německého výrobce KROLL - HELLMERS funguje. Vozidlo jsme si nechali postavit na míru od předního světového výrobce těchto speciálních vozidel s recyklační nástavbou. K tomuto speciálu se naše firma musela vypracovat po mnoha zkušenostech, které jsme nasbírali od roku 1990. Na první pohled se toto vozidlo tváří jako lepší fekální vůz. Opak je však pravdou. Vozidlo je vyzbrojeno jednou z nejlépe fungující technologií, která je momentálně na trhu.

Zajímavosti vozidla :

Vozidlo bylo postaveno na zakázku pro naší společnost v Německé společnosti KROLL Fahrzeugbau - Umwelttechnik GmbH, Hünxe. Kompletní vozidlo je opět postaveno na naše podmínky v Liberckém kraji. Opět se jedná v našem oboru o špičku v Libereckém kraji i rámci ČR. Podvozek MAN TGS 6x4 dodala společnost HESTI Liberec. Kompletní zakázka od prvních poptávek, objednání a realizaci trvala bezmála 2roky. Nástavba včetně většiny komponentů je z nerezové oceli. Financování zajiťoval Unicredit Leasing a.s. pobočka Liberec. Celý obchod zprocesovala společnost VaK Jablonné n/O a.s., která je i servisním střediskem v rámci celé ČR a SR.

Výhody vozidla a použití recyklační technologie KROLL

Vozidlo s recyklační technologií je velmi výkonný vůz na čištění kanalizací malých i velkých průměrů. Oproti běžným vozům na čištění kanalizací je možnost recyklace tak, že z násátého odpadu vozidlo oddělí pevné částice a vodu zpětně použít na čištění kanalizace. Díky této důmyslné recyklaci je vozidlo schopno na jednom místě pracovat kontinuálně několik hodin. Tímto nedochází k přerušení práce z důvodu nedostatku vody a nedochází k přejezdům pro doplnění vody z hydrantů.

Recyklační vozidlo KROLL - HELLMERS umí především tyto funkce:

• čištění kanalizací všech profilů s následnou recyklací vody odsátou z kanalizace
• sání kalů sedimentů s velmi velké dálky a velké hloubky
• přes přečerpávající agregát umí s velmi rychle přečerpat vodu např. zaplavený sklep, zaplavené šachty apod.

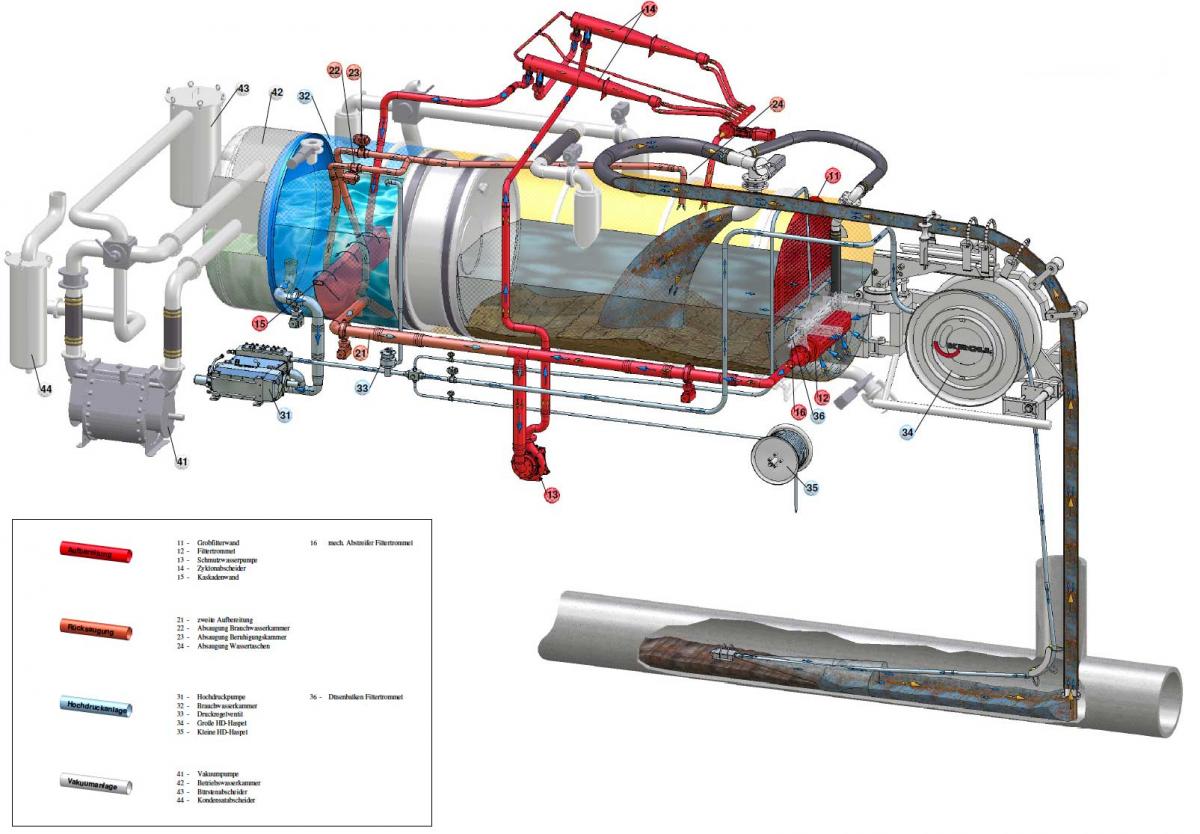

Rozdělení nádrže:

Cisterna má za kabinou chladící kapaliny na vývěbu. Zbytek nádrže recyklačního vozidla je rozdělena posuvným pístem na prostor pro "vodu“ a "kal". Tento posuvný píst má dvě aretace. Obsluha stroje si přepážku rozdělí dle toho o jakou zakázku se jedná nebo dle potřeby. Pneumatický posuvný píst má i koncovou polohu na nucené vytlačení obsahu (odpadu) kalové části nádrže. Dále je na nádrži umístěna další pomocná nádrž o objemu 1m3 na zcela čistou vodu. Tato voda slouží například na oplach retenčních nádrží, aby se do místa nedostala voda z recyklace.

1. poloha: cca 5 000 l vody, cca 6 000 l kalový prostor (vzdušného objemu)
2. poloha: cca 2 000 l vody, cca 9 000 l kalový proctor (vzdušného objemu)

Technická data cisterny :

Celkový objem cisterny                                              12.500 l vzdušného objemu
Objem vodní komory pro přerecyklovanou vodu         3.000 l vzdušného objemu
Objem kalové komory                                                  8.000 l vzdušného objemu
Objem provozní komory pro chlazení vývěvy              1.500 l vzdušného objemu
Povolené provozní tlaky                                                -1 / 0,5 bar
Vakuum                                                                        dimenzováno na 100 %
Zkušební přetlak                                                           0,65 bar

SACO – TLAKOVÉ ZAŘÍZENÍ

Vývěva:

Počet                  1 kus
Systém               vodokružná vývěva
Výrobce              CVS
Typ                     VacuStar WR 4000
Výkon                 3.521 m3/h při 60% vakuu
Max.                   vakuum 80 % (200 mbar)
Otáčky               1.600 min-1
Příkon                132 kW při 0,5 bar provozního přetlaku

Vysokotlaké čerpadlo :

Počet                     1 kus
Systém                   tříplunžrové tlakové čerpadlo
Výrobek                URACA
Typ                         P 3-45
Výkon                    408 l/min.
Tlak                       175 bar
Příkon                   131 kW
Otáčky                  1.800 min-1

Vysokotlaká hadice:

• plastová hadice 160 metrů dlouhá, DN 32, provozní tlak 250 bar, výrobce Parker.
  Měření délky odvinuté VT-hadice DN 32:  Plně elektronické zařízení pro měření délky velké vysokotlaké hadice s paměťovou funkcí a displejem.
• gumová hadice 80 metrů dlouhá, DN 13, provozní tlak 250 bar

Přečerpávací agregát:

Počet:                     1 ks
Systém:                  otočné pístové čerpadlo
Výrobce:                 Jurop
Typ:                        VL 14
Výkon:                    1.400 l/min.
Max. výkon:            50 mWS (5,0 bar)
Příkon:                    20 kW
Počet otáček:         540 min-1
